Vậy các định dạng này dùng để làm gì và khác nhau như thế nào?

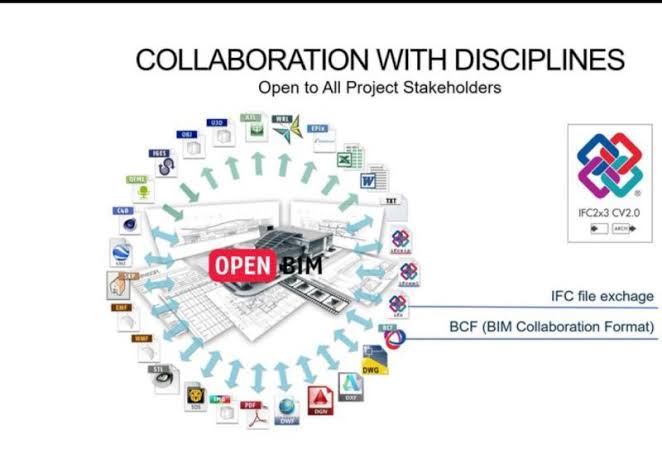

1. Nhóm dữ liệu BIM
1.1 IFC (Industry Foundation Classes)
IFC là định dạng trao đổi dữ liệu BIM mở được phát triển bởi buildingSMART. Mục đích chính của IFC là cho phép các phần mềm BIM khác nhau trao đổi mô hình với nhau mà không phụ thuộc vào một hãng phần mềm cụ thể.
- Ưu điểm: Không phụ thuộc vào một nhà cung cấp phần mềm cụ thể, hỗ trợ phối hợp giữa nhiều bộ môn và phù hợp cho việc bàn giao, lưu trữ dữ liệu dự án trong thời gian dài.
- Hạn chế: Không phải phần mềm BIM nào cũng hỗ trợ đầy đủ mọi tính năng của IFC. Trong một số trường hợp, các tham số đối tượng, Family phức tạp hoặc dữ liệu chuyên biệt có thể bị mất hoặc thay đổi khi chuyển đổi. Ngoài ra, khả năng tương thích còn phụ thuộc vào phiên bản IFC sử dụng (IFC2x3, IFC4, IFC4.3...).
- Ứng dụng thực tế: IFC thường được sử dụng để trao đổi dữ liệu giữa các bộ môn, bàn giao mô hình BIM cho chủ đầu tư và lưu trữ dữ liệu dự án theo định dạng mở (vendor-neutral), giúp giảm sự phụ thuộc vào một phần mềm hoặc nhà cung cấp cụ thể.
Autodesk Revit, Tekla Structures, Archicad, Bentley OpenBuildings đều có thể xuất hoặc nhập file IFC. Nên IFC thường được xem là "ngôn ngữ chung" của BIM.
1.2 BCF (BIM Collaboration Format)
Khác với IFC, BCF không chứa mô hình BIM. BCF được sử dụng để trao đổi:
- Ghi chú
- Vấn đề kỹ thuật
- Bình luận
- Vị trí cần xử lý trong mô hình
Mục đích: BCF (BIM Collaboration Format) được sử dụng để trao đổi các vấn đề (Issue), bình luận (Comment), góc nhìn (Viewpoint) và vị trí cần xử lý trong mô hình BIM. BCF không chứa mô hình 3D mà chỉ lưu thông tin phục vụ quá trình phối hợp giữa các bên.
Ưu điểm: Dung lượng nhỏ, dễ chia sẻ và tích hợp với nhiều nền tảng BIM như Autodesk Construction Cloud (BIM 360), Solibri, Tekla BIMsight và các hệ thống quản lý Issue khác. BCF đặc biệt hữu ích trong các cuộc họp phối hợp (Coordination Meeting), kiểm tra va chạm (Clash Detection) và quy trình QA/QC.
Lưu ý thực tế: BCF thường được sử dụng kèm với các file mô hình như IFC, RVT hoặc NWD để người dùng có thể xem đầy đủ bối cảnh của vấn đề. Một ưu điểm quan trọng của BCF là khả năng theo dõi lịch sử xử lý (Traceability), giúp liên kết giữa vấn đề được phát hiện, người phụ trách và các thay đổi được thực hiện trong dự án.
1.3 RVT
RVT là định dạng dự án của Autodesk Revit. Một file RVT có thể chứa:
- Kiến trúc
- Kết cấu
- Hệ thống MEP
- Thông tin BIM
- Thông số vật liệu
Mục đích: RVT là định dạng dự án gốc của Autodesk Revit, chứa toàn bộ mô hình BIM, Family, View, Schedule và các thông tin thiết kế khác. Đây thường là nguồn dữ liệu chính được sử dụng trong quá trình thiết kế và quản lý nội bộ của các bộ môn.
Ưu điểm: Lưu giữ đầy đủ tham số đối tượng, lịch sử làm việc, Worksharing và các thông tin thiết kế chi tiết. RVT là định dạng mang lại khả năng làm việc đầy đủ nhất trong môi trường Revit.
Hạn chế: RVT là định dạng độc quyền (proprietary) của Autodesk. Các phần mềm BIM khác thường không thể đọc hoặc khai thác đầy đủ toàn bộ thông tin trong file RVT. Vì vậy, khi cần phối hợp đa nền tảng, người dùng thường phải xuất sang IFC hoặc NWD.
Lưu ý thực tế: RVT thường được sử dụng trong nội bộ đơn vị thiết kế hoặc giữa các bên cùng sử dụng Revit. Khi cần trao đổi dữ liệu với chủ đầu tư, nhà thầu hoặc các đơn vị sử dụng phần mềm khác, IFC thường là lựa chọn phổ biến để bàn giao mô hình BIM, trong khi NWD thường được sử dụng cho công tác phối hợp và kiểm tra mô hình trên Navisworks.
1.4 RFA
RFA là định dạng Family của Revit. Family có thể hiểu là thư viện các đối tượng BIM như:
- Cửa
- Cửa sổ
- Cột
- Thiết bị điện
- Thiết bị cơ điện
Ưu điểm: RFA cho phép mô tả đối tượng bằng các tham số chi tiết như kích thước, vật liệu, mã thiết bị và thông tin kỹ thuật. Nhờ đó, các đối tượng có thể dễ dàng tái sử dụng giữa nhiều dự án khác nhau, đồng thời giúp chuẩn hóa dữ liệu BIM trong doanh nghiệp.
Hạn chế: RFA là định dạng riêng của Revit nên chủ yếu hoạt động trong hệ sinh thái Autodesk. Khi xuất sang IFC, các Family phức tạp có thể bị đơn giản hóa hoặc mất một phần tham số do sự khác biệt giữa các chuẩn dữ liệu BIM.
Lưu ý: Nên tiêu chuẩn hóa thư viện Family trước khi triển khai dự án hoặc bàn giao dữ liệu. Đối với các Family quan trọng, cần quản lý phiên bản (Version Control) và tài liệu hóa các tham số chính để đảm bảo tính nhất quán giữa các bộ môn và các giai đoạn của dự án.
1.5 RTE
RTE là định dạng Template của Revit. Đây là file mẫu được sử dụng khi khởi tạo dự án mới nhằm đảm bảo tiêu chuẩn hóa:
- Layer
- Family
- Quy ước đặt tên
- Thông số dự án
.jpg)
2. Nhóm dữ liệu Navisworks
2.1 NWD
NWD là định dạng mô hình tổng hợp của Autodesk Navisworks. File NWD có thể chứa:
- Nhiều mô hình BIM
- Clash Detection
- Markup
- Góc nhìn
- Dữ liệu phối hợp
2.2 NWC
NWC là định dạng trung gian của Navisworks. File NWC thường nhẹ hơn NWD và được sử dụng để tăng tốc quá trình nạp mô hình.
Nhiều dự án BIM sử dụng NWC làm định dạng trao đổi nội bộ giữa các bộ môn.
2.3 NWV
NWV là định dạng Viewpoint của Navisworks. Nó lưu các thông tin về:
- Góc nhìn
- Trạng thái hiển thị
- Các thiết lập quan sát mô hình
So với NWD hoặc NWC, NWV ít được sử dụng hơn.

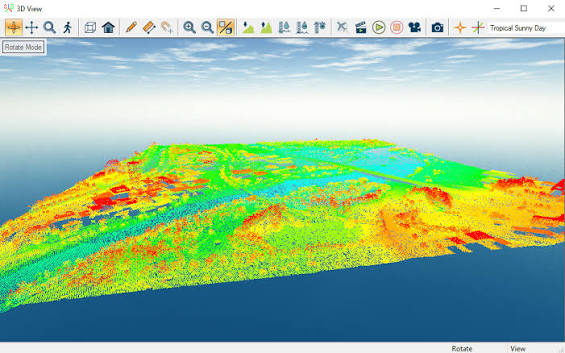

3. Nhóm dữ liệu Point Cloud
3.1 LAS (LASer File Format)
LAS là định dạng tiêu chuẩn lưu trữ dữ liệu Point Cloud từ công nghệ LiDAR. Mỗi điểm trong file LAS có thể chứa:
- Tọa độ X
- Tọa độ Y
- Tọa độ Z
- Intensity
- GPS Time
- Classification
- Màu RGB
3.2 LAZ
LAZ là phiên bản nén của LAS. Tương tự như DXF, DWG; ZIP và thư mục dữ liệu.
LAZ giúp giảm đáng kể dung lượng lưu trữ nhưng vẫn giữ nguyên thông tin Point Cloud. Hiện nay phần lớn các dự án LiDAR đều sử dụng LAZ để tối ưu dung lượng và tốc độ truyền dữ liệu.
4. So sánh nhanh các nhóm dữ liệu
|
Nhóm dữ liệu |
Định dạng phổ biến |
Mục đích |
|
Tọa độ điểm |
CSV, TXT |
Quản lý điểm đo, stakeout |
|
CAD |
DXF, DWG |
Bản vẽ kỹ thuật 2D/3D |
|
BIM |
IFC, RVT, RFA, RTE, BCF |
Mô hình công trình số |
|
Navisworks |
NWD, NWC, NWV |
Phối hợp và kiểm tra mô hình |
|
Point Cloud |
LAS, LAZ |
Dữ liệu quét laser và LiDAR |

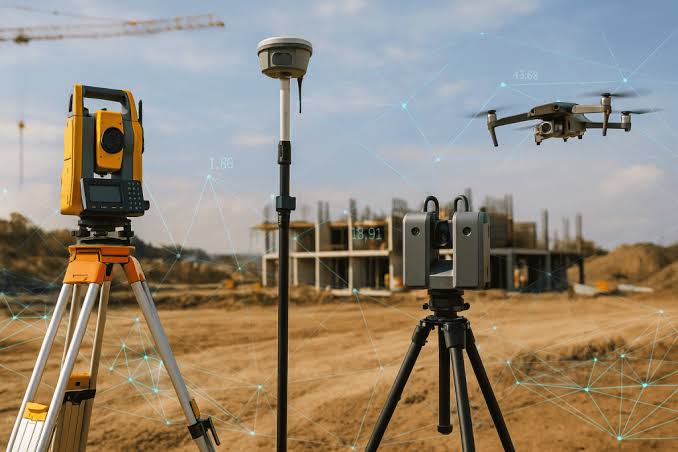

>>> Sự phát triển của BIM, UAV LiDAR và công nghệ quét laser 3D đang làm thay đổi cách dữ liệu được tạo ra và sử dụng trong ngành xây dựng.
Nếu CSV và DXF vẫn là những định dạng quen thuộc đối với kỹ sư đo đạc thì IFC, RVT, NWD hay LAS đang trở thành những định dạng ngày càng phổ biến trong các dự án hiện đại.
Việc hiểu được chức năng của từng loại dữ liệu sẽ giúp kỹ sư lựa chọn đúng định dạng, trao đổi thông tin hiệu quả hơn và tránh nhiều sai sót trong quá trình triển khai dự án.
